增压风机厂家-质量可靠

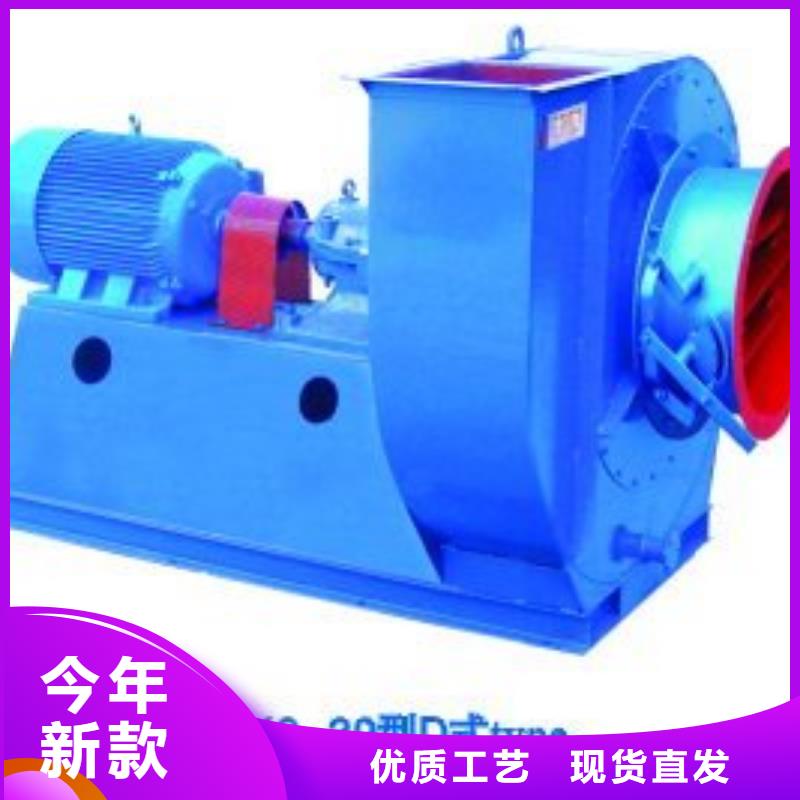

昭通镇雄9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃（ 不超过80℃），介质中尘土及硬质颗粒物含量不大于150mg/m3。 型 式 本风机为单吸入式，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。 本风机通常制成右旋和左旋两种型式，从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，逆时针旋转者称左旋风机，以“左”表示。 风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0o、45o、90o、135o、180o、225o共六种角度。 风机的传动方式分为A式（№4～6.3）、D式和C式（№7.1～16）三种。 当上述机号、旋向、出风角度和传动方式不能满足您的需要时，我们有能力为您点菜设计，直至您满意为止。 结 构 №4～6.3主要由叶轮、机壳、进风口、支架等组成；№7.1～16主要由叶轮、机壳、进风口、传动组等组成。 叶 轮 — 9-19型风机叶片为12片，9-26型风机叶片为16片，均属前弯型。叶轮扩压器外缘 圆周线速度不得超过140m/s。叶轮成型后经静、动平衡校正和超速运转实验，故运转平稳可靠。 机 壳 — 用普通钢板焊接成蜗壳形整体。 进风口 — 做成收敛式流线型整体结构，用螺栓固定于前盖板上。 传动组 — 由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。 性 能 与 选 择 9-19与9-26型风机只给№10样机的无因次性能表和№10无因次性能曲线。其它性能由此推出。 由无因次参数计算有因次参数的公式如下： Q ＝ () （m3/h） Nin ＝ （kW） Kp ＝ (Pa) Nre ＝ · K （kW） P ＝ (Pa) 式中： Q — 流量 (m3/h) P — 全压 (Pa) D2 — 叶轮叶片外缘直径(m) U2 — 叶轮叶片外缘线速度 (m/s) ρ1 — 进气密度 (kg/m3) Kp — 全压压缩性系数 Nin — 内功率 (kW) Nre — 所需功率 (kW) ηm — 机械效率 K — 电机储备系数(A式取1，D式取0.98) 当使用状态为非标准状态时，必须把非标准状态的性能换算到标准状态的性能，然后根据换算性能选择风机，其换算公式如下： Q0 ＝ Q (m3/h) P0 ＝ P()2 (Pa) Nin0 ＝ Nin()3() (kW) ＝ 式中：ηin — 内效率 n — 转 速(r/min) 图1 9-19 №10样机无因次性能曲线 图2 9-26 №10样机无因次性能曲线多级离心鼓风机 罗茨鼓风机 稀释风机 山东临沂风机 高压鼓风机 塑料风机 防腐风机 复合肥专用尾气风机 三叶罗茨鼓风机 硫化风机 氧化风机 燃烧器专用风机 山东立通风机
